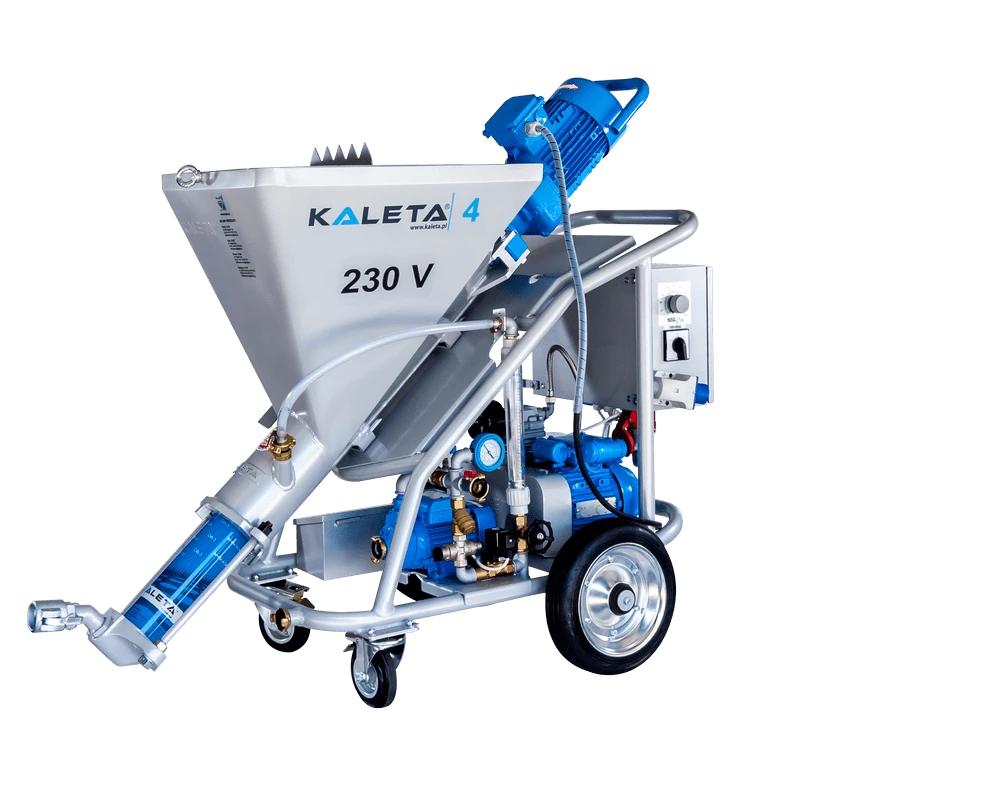

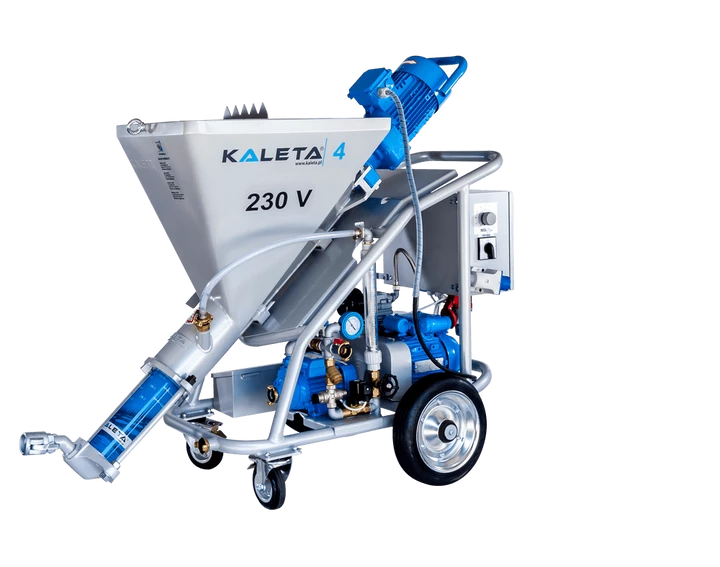

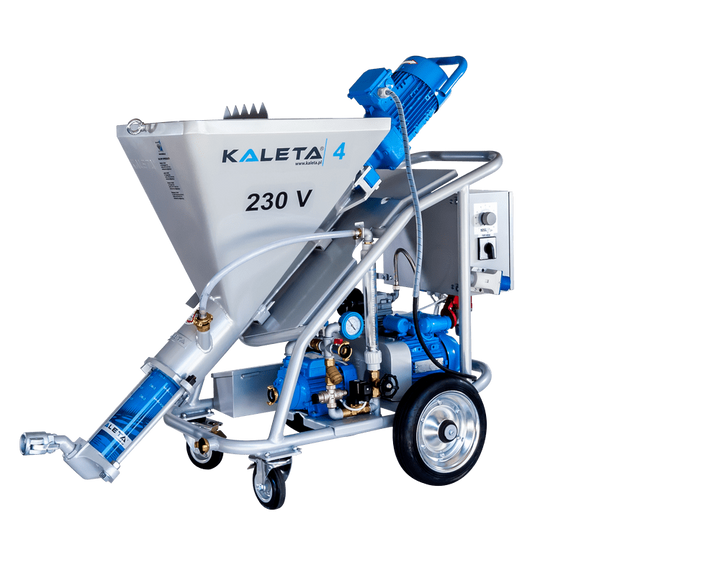

Agregat tynkarski KALETA – 4/230

Dane techniczne:

*wydajność i odległość podawania zależna od mieszanki tynkarskiej i typu pompy: D lub R.

Wyposażenie:

• Pistolet natryskowy 1 szt.
• Wąż tłoczny zaprawy 1×10 m
• Wąż powietrzny 1×10 m
• Pompa ślimakowa D6-3 1 szt.
• Mieszak 1 szt.
• Czyszczak z łącznikiem 1 szt.
• Klucz do ślimaka 1 szt.
• Dysza pistoletu 3 szt.
• Klucz płaski 1 szt.
• Czyszczak pistoletu 1 szt.
• Piłeczka czyszcząca 1 szt.
• Złączka g/k 2 szt.
• DTR 1 szt

Agregat tynkarski przeznaczony do tynków maszynowych (wapienno-cementowe, wapienno-gipsowe, specjalne oraz wylewki samopoziomujące).

Kosz zasypowy z kolumną mieszarki stanowią jedną całość. Kosz wykonany jest w kształcie ostrosłupa, który wnika wierzchołkiem do kolumny w kształcie walca. Od spodu do kolumny przyspawane są dwie łapy służące do zamocowania całości na ramie. Od góry kosz przykryty jest kratą zasypową z grzebieniem do przecinania worków.

Wydajny układ sprężonego powietrza. W skład układu wchodzą: sprężarka, dolna rura ramy (kolektor powietrza), regulatory ciśnienia powietrza, zawór zwrotny. Sprężarka napędzana jest silnikiem elektrycznym przez przekładnię pasową.

W skład układu wodnego wchodzą: pompa wodna, manometr, wyłącznik ciśnienia wody, filtr siatkowy, regulator ciśnienia wody, elektrozawór, przepływomierz oraz armatura. Wmontowany w układ przepływomierz umożliwia regulację wydatku wody do komory mieszania. Regulacji dokonuje się zaworem wodnym przepływomierza. Dzięki temu można dość dokładnie dobrać konsystencję zaprawy.

Motoreduktor napędza mieszak i jednocześnie za jego pośrednictwem pompę ślimakową. Składa się z silnika elektrycznego i skręconej z nim przekładni zębatej. Napęd na mieszak i dalej na ślimak pompy przenoszony jest przez sprzęgło osadzone na wałku przekładni.

W skład pompy ślimakowej wchodzą: płaszcz gumowy osłonięty fabrycznie tuleją stalową (Stator), ślimak (Rotor), jarzmo pompy z króćcem tłocznym i złączką zatrzaskową.

Koła jezdne dwa większe i dwa obrotowe koła mniejsze. Elektryczna skrzynka sterownicza a z boku skrzynka narzędziowa.

Zobacz prezentacje na filmie poniżej.
